Vägg bakom kaminen

Jag å Vincent svetsade fast väggen bakom kaminen idag.

Först skar vi ut lite plåt med plasman.2013-10-30 11.31.26

Svetsa lite.2013-10-30 12.19.11

Vi var tvungna att hissa upp Kemppin för att slangen skulle räcka.2013-10-30 12.43.33

Här är väggen på plats. Det är en 200 mm djup krage som kaminröret ska gå genom. Detta för att väggen måste vara A60-klassad och då ska vi använda FireSeal för att brandtäta rörgenomgången. Ytterligare kragar för vattenrören ska svetsas i när vi bestämt var de ska gå.2013-10-30 17.53.15

Mu!

Det har varit lite stiltje här på bloggen senaste tiden men det har faktiskt hänt saker. Dock inget som har varit värt att ta bilder på så därför har uppdateringarna uteblivit.

Jag bjuder istället från en inte så glad älg som siktades vid helgens minisemester i Dalarna:

2013-10-25 11.18.19



I övrigt blir det till att sova på båten i natt och hålla koll på förtöjningarna. Även om vi inte får det närmelsevis så illa som våra vänner på västkusten så kommer det nog bralla på en hel del här också när St Jude sveper förbi.

Ventiler från Visborg igen

Igår var jag nere i LA igen och hämtade fler ventiler från Visborg. Nu har vi 20 st och det blir på varje sida fyra i förpiken, fyra i stora salongen och två i akterpiken.

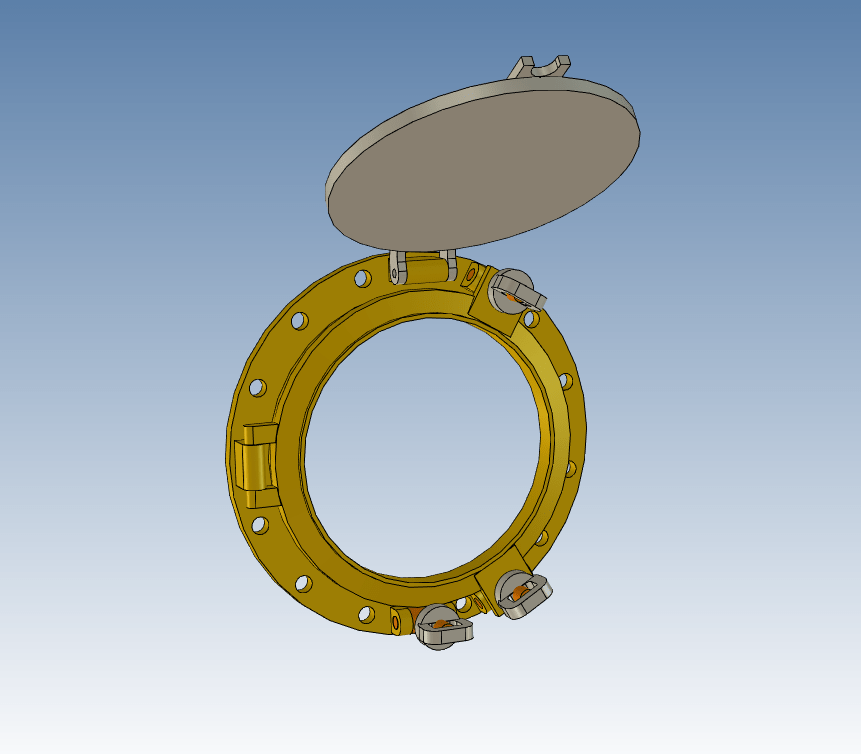

Det blev en snabbcaddning för att få de övergripande måtten så jag kan lägga in dem i alla ritningar. Ytterdiameter 440 mm och 300 mm fönsteröppning är det. Stormluckorna AKA bombluckorna gör ont när man får i huvet kan jag intyga.

ventil

Tillskott i svetsfamiljen

Svetsfamiljen har utökats med en TIG av modell EWS Personal 3Ti. 130A invertersvets av Italienskt ursprung. HF-tändningen är paj men man kan ju skraptända och jag tänkte se om man kan laga HF-tändningen.

Nu består svetsfamiljen av fem medlemmar(!). Det kanske är dags att rensa lite i leden…

2013-10-18 11.26.00

Värmesystem v2

Nu har jag ritat om värmesystemet till att ha seriekopplade tankar istället. Vrider man de två kulventilerna så kan man koppla bort den vänstra tanken och bara köra med en på sommaren. Synpunkter?

värmesystem v2

Rökrörsupphängning

Idag har Vincent varit på båten och kämpat. Målet för dagen var att få till rökröret till kaminen, och vi lyckades med det mesta som man måste vara två för att göra.

Vy upp i skorstenen där både avgasröret till motorn och rökröret har fått en flexibel upphängning.2013-10-16 16.09.19

Avgasupphängningar i gummi sitter i klamsvep runt rören och andra sidan är fäst i en gängstång som är svetsad i skorstenen. Det blev riktigt bra och kan ju ta upp både vibrationer från motorn och längdutvidgningen på rören när de blir varma.2013-10-16 16.16.23 2013-10-16 17.43.07

Skorstenslocket fick även hål i sig så piporna kan sticka upp. Dessa hål ska kompletteras med kragar så att vatten inte kan rinna ner.2013-10-16 17.59.08

Nu återstår att kapa rökröret vid kaminen och koppla på anslutningen som jag svetsat ihop.



Rökkrök

Idag skulle jag svetsa ihop min rökkrök. Tyvärr hittade jag inte mina syrafasta pinnar (316L) som jag trodde att jag hade. Som tur var ryckte Per på Svenska Elektrod ut och jag fick tag på mina pinnar.

Nu har jag i alla fall svetsat ihop (nästan) hela rörkröken. Inte det snyggaste överallt då passningen mellan bitarna inte var optimal. Men det är ju en rökkanal och inte SM i svets…



2013-10-15 17.17.16

Kaminens topputlopp ansluts i den högra ingången på 180 mm. Sen är det en föminskning till 150 mm, en krök med renslucka och sen anslutning till skorsten i 45 graders vinkel för att göra livet enklare för rökgaserna.



Lördagspyssel i rostfritt

Idag började jag med anslutningen mellan kaminen och rökröret.

Den vita pappmallen gjorde jag i cadden för att få formen till ett hål som behöver skäras i röret för att ansluta ett likadant rör i 45 grader.2013-10-12 17.24.29



Det verkar passa bra.2013-10-12 17.50.43

Så här är det tänkt att det ska sitta ihop. Rökröret upp genom skorstenen ska anslutas till vänster och kaminen in genom det snett anslutande röret. Nedåt ska jag dra vidare pipan för att se om det går att ansluta den andra kaminen underifrån på samma pipa.2013-10-12 18.51.57

Värmesystem

Nu har jag äntligen tagit mig tid att rita ner det tänkta värmesystemet i datorn. Man är ju inte precis expert på det här men nåt liknande detta har jag tänkt:

Stor-Erik värmesystem



Acktankarna bör se ut så här inuti:

verticell inuti

Är det någon som har tips på förbättringar? Har jag tänkt galet nånstans?
