Hålkäl

Igår åkte det upp en hålkäl längs takkanten i styrhytten. Anna grundmålar:

2014-01-28 20.12.27



I övrigt har jag beställt limfog i ek till styrplatsen. Det var inte lätt att hitta helstav 3m + men till slut hittade jag en skiva hos Fredricsons Trä som är beställd.

Skåpsbygget fortsätter

Idag fick jag ihop det mesta av skåpen till styrplatsen. Stommen och alla luckor är klara och grundmålade, men luckorna måste ju fästas och justeras in och sen ska ju allt målas. Och jag måste beställa en ekskiva att ha ovanpå.

Så här såg det ut halvvägs med omålade speglar: 2014-01-21 15.57.19



Med allt målat och ratten på hyffsat rätt plats så ser det genast lite mer färdigt ut.2014-01-21 17.17.23

Plugga IP och bygga skåp

Igår blev det lite synbara framsteg i styrhytten. Anna pluggar IP och jag bygger skåp i dålig belysning. Skåpstommar och luckramar till höger och vänster är på plats. I mitten blir det inget skåp då ratten ska sitta där.

2014-01-19 17.49.18

Skjuta brandisolering

Igår var Vincent och Fludde på plats och hjälpte till med att skjuta brandisoleringen. Vi han med nästan allt, men det är jävligt struligt att skjuta fast isoleringen ovanför tankarna i maskinrummet då man måste åla sig in och jobba med ~30 cm arbetshöjd.

Men ”salongen” under däck är klar i alla fall.

2014-01-15 15.17.31

Tak- och väggbeklädnad i maskinrummet

Det börjar närma sig att sätta innertaket i maskinrummet och frågan är ju hur man gör det bäst. Nuvarande tanke är enligt bilden nedan.

maskinrumstak

Det översta gråa är däcket med däcksbalkarna. Gulgrönt är brandisolering. Det sitter idag svetsade skruvar på varannan balk och med CC ca. 700. Alltså är det ca 1000×700 mellan skruvarna. Planen är att sätta plåtreglar 35×45 som jag har liggandes längs maskinrummet och sen popnitar man fast plåt i reglarna. I skruvarna är det sen tänkt att man ska kunna skruva fast kabelstegar och fästen m.m.

Bör man ha perforerad plåt för ljuddämpningens skull? Bör man fylla utrymmet bakom plåtarna med stenull så att de inte fladdrar för mycket? Aluminiumplåt ~ 2 mm eller galvad stålplåt?



Spisinramning

Idag har jag pysslat lite med inramningen till spisen. Kul att bygga lite igen efter all ledighet!

Före:2014-01-08 16.08.19

Medan:2014-01-08 16.47.30

Efter:2014-01-08 19.03.48

Nu saknas lite småfix med vedutrymmet under spisen och målning etc. men det är typ klart…

Styrplats v. 0.002

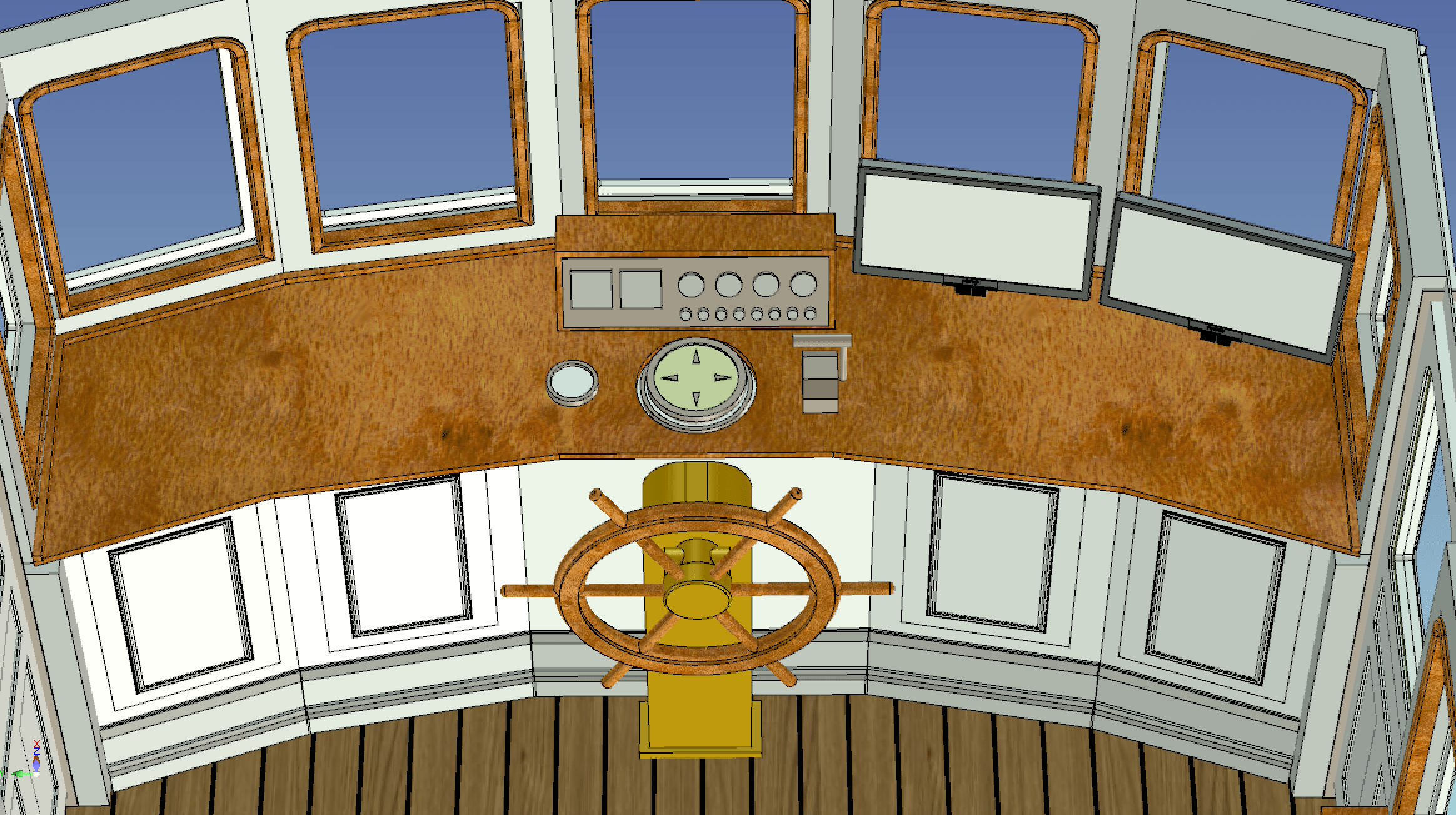

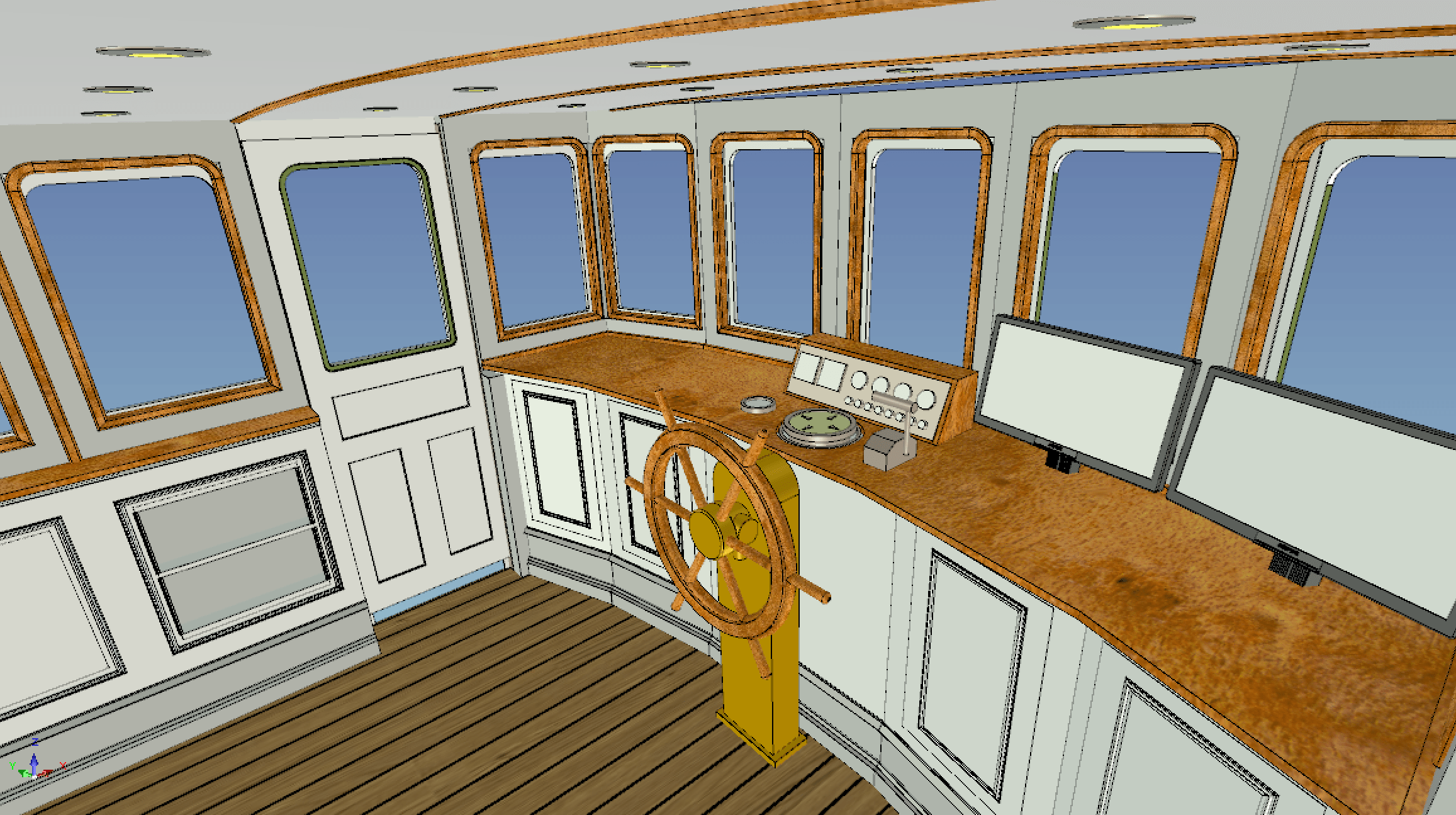

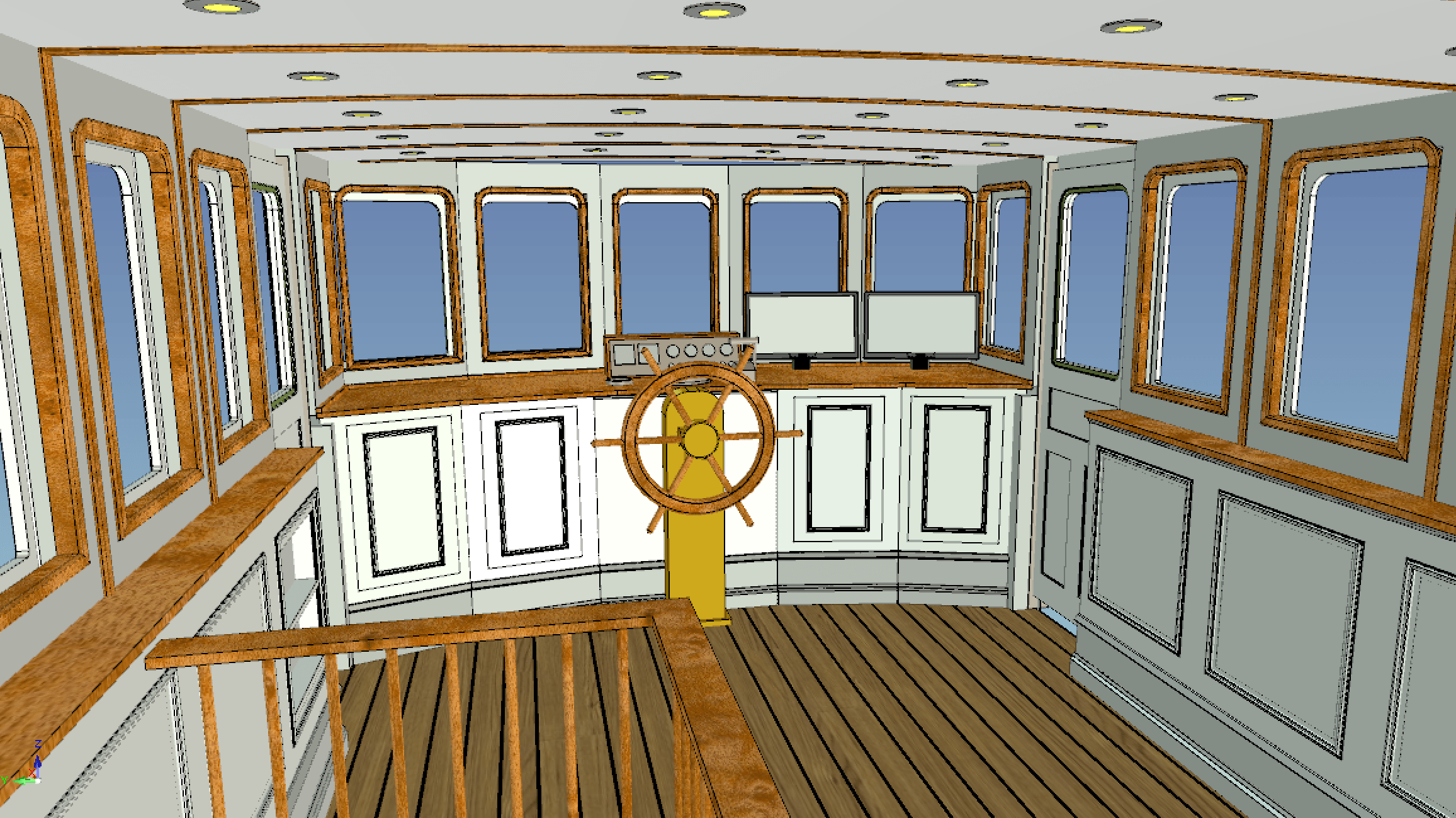

Tar man det man kommit fram till i det verkliga rummet och stoppar in det i låtsasrummet i datorn blir det ungefär så här:

kockpit1 kockpit2

kockpit3

Den stora panelen längst bort är styrning och övervakning av motorn, i mitten är en det en stor gammal kompass, till vänster är en roderlägesgivare och till höger är gas- och växelreglage. Det finns plats på skåpets framsida på var sida om ratten att sätta reglage som man inte behöver ha direkt i blickfånget, t.ex. lanterncentral och strömbrytare m.m. På datorskärmarna kan man ju ha plotter, övervakning, radar etc.

Har jag missat nåt som man behöver?



Styrplats v. 0.001 Alpha

Igår käkade vi kronärtkockssoppa och byggde en rackig fullskalemodell av styrplatsen. Planen är att försöka samla instrumenten i mitten så gott det går så att man kan använda ytorna på sidan till annat, typ lägga ut sina sjökort eller sitta och läsa en bok.

2014-01-06 16.32.50
